Рекуператор

Рекуператор

Каждого заказчика при проектировании приточно-вытяжной вентиляционной системы, как правило, одолевает один немало значительный вопрос, возможна ли экономия тепла, улетающего через вытяжные вентиляционные системы зимой? Вентиляционная система подает чистый воздух в помещение и при помощи вытяжного устройства взамен забирает другой воздух.

Холодный свежий уличный воздух, подаваемый вентиляционной системой необходимо нагревать. Процесс рекуперации, а точнее утилизации тепла и подразумевает решение данной проблемы.

Рекуператор – это устройство, обеспечивающее сбережение электроэнергии. Возможность экономии электроэнергии на обогрев данным устройством состоит в том, что происходит подогрев холодного приточного воздуха. Рекуператоры разделяются на несколько типов. Самыми распространенными, из данного типа является пластинчатый или перекрестно-точный рекуператор.

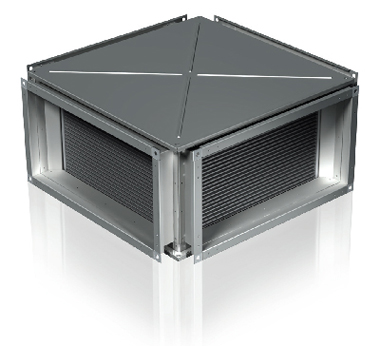

Пластинчатый или перекрестно-точный рекуператор имеет вид кассеты. Приточный и вытяжной воздух пропускается по воздушным каналам, разграниченными оцинкованными листами стали. При протекании двух потоков воздуха, исключая перемешивания происходит одновременный подогрев и охлаждение пластин, за счет чего и происходит неизбежный теплообмен. Благодаря низкой себестоимости и своей компактной конструкции большей симпатии заслуживает пластинчатый рекуператор.

Также удобен и прост в использовании рекуператор с промежуточным теплоносителем. Данное устройство оборудовано двумя жидкостными теплообменниками, по каналам которого происходит циркуляция раствора этиленгликоля.

Роторный рекуператор похож на короткий цилиндр, и оборудован слоями гофрированной стали, которые располагаются в нем в плотно упакованном и продольно расположенном виде. Данный ротор всегда располагают только в осевом направлении приточно-вытяжной установки. Барабан рекуператора при вращении, сначала пропускает сквозь себя теплый вытяжной, затем холодный приточный воздух. Происходит поочередный нагрев пластин и охлаждение, отдавая тепло поступающему холодному воздуху, тем самым непрерывно подогревая его. Этот тип тепловой утилизатора является наиболее эффективным. Однако из-за своей громоздкости данная установка, чаще всего применяется на больших объектах. Различные типы рекуператоров дают возможность сэкономить от 10 до 50% тепла, удаляемого вытяжным воздухом.

Опубликовано: 15-12-2011, 02:40 | Рубрика: Проектирование и устройство | Просмотров: 1916
