Как самому смонтировать кондиционер

Как самому смонтировать кондиционер

Перед работой по монтажу кондиционера, вам придется приобрести монтажный инструмент, аксессуары, обязательно изучить всю техническую документацию для конкретной модели и только после этого приступить непосредственно к работе.


1. Для начала выбираем место под кондиционер.


Для этого, в первую очередь, убедимся, что выбранное место не окажет отрицательного влияния на эксплуатационно-технические характеристики кондиционера.

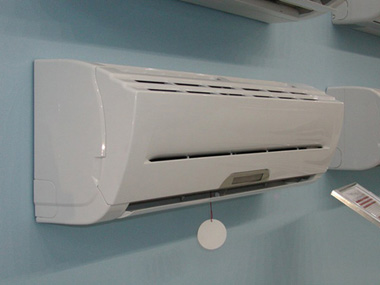

1.1. Выбираем место для внутреннего блока


а). Место прочное, выдержит вес кондиционера;


б). Место обеспечит достаточную циркуляцию воздуха;


в). Место удобное для отвода воды. Дренажная труба, расположенная внутри помещения, имеет короткую длину. Отводная дренажная труба не мешает соседям.


г). Место удобное для регулирования и техобслуживания.


д). Место не подвержено воздействию прямых солнечных лучей


е). Входное и выходное отверстие кондиционера не имеет между собой препятствий.


1.2. Выбираем место для внешнего блока


Место такое, чтобы горячий воздух, отводимый от блока, не мешал соседям.


а). Учитываем возникающий шум во время работы кондиционера


б). Место имеет прочное основание. Не соблюдение этого правила может создать опасность и явиться причиной возникновения избыточного шума. Нельзя устанавливать внешний блок на землю.


в). Избегаем тех мест, в которых на внешний блок может упасть снег.


г). Место обеспечивает эффективный теплообмен теплообменником.


д). Место удобное для осмотра и техобслуживания.


е). Обязательно учитываем, прописанные в техдокументации максимально допустимую длину трубопровода с хладагентом, а так же максимально допустимый перепад высоты.


2. Выбрав место, сверлим отверстие в стене.


Учитываем, имеющиеся на крепежной задней панели специальные метки, которые показывают все возможные расположения отверстия. Выбор положения определяем по данным меткам. Диаметр отверстия равен 6,5 см. Оно необходимо для прохода трубопровода с хладагентом, дренажного трубопровода, электрической проводки и т.д., которая соединяет внутреннюю и внешнюю сплит-систему.


2.1. Сверлить отверстие можно с помощью: циркулярной пилы, перфоратора или выбить его зубилом. Работа ведется с обеих сторон стены. Отверстие должно иметь уклон наружу, чтобы во время дождя в него не попадала вода. При этом будьте осторожны, так как внутри стены могут располагаться балки, магистрали с газом, электропроводка и пр.


2.2. Далее вставляем защитную трубку, предохраняющую провода и трубопроводы от повреждения


3. Прокладываем электропроводку внутри помещения.


Сняв с проводов изоляцию, вставьте их концы как можно глубже в разъемы. ВНИМАНИЕ! ПИТАНИЕ НЕ ВКЛЮЧАТЬ!!!


4. Крепим кондиционер


4.1. Внутренний блок устанавливаем ровно, чтобы избежать утечки воды. Установив внутренний блок на заднюю крепежную панель, надавите на него так, чтобы крючки надежно вошли в заднюю панель.


4.2. Запрещено устанавливать внешний блок прямо на землю. Устанавливаем его на небольшую подставку. Внешний блок так же располагаем ровно. Запрещено устанавливать внешний блок в таком месте, где имеется возможность утечки взрывоопасных газов.


5. Прокладываем трубопровод.


5.1. Используем только медные трубки с толщиной, указанной в инструкции по монтажу производителем, которые изготовлены из бескислородной меди, без сварных соединений.


5.2. Нарезание трубки. Резать трубку нужно с помощью трубореза. Другой способ не гарантирует качественную работу кондиционера.


Определив длину трубопровода, для соединения внутреннего и внешнего блоков, дадим запас длины (0,5-1м), позволяющий снизить нагрузку на место соединения, которое возникает при вибрации и пр. Если крепим настенный кондиционер, то помним о разной длине для дополнительного узкого и широкого трубопровода.


5.3. Снимаем заусенцы с обрезанного конца трубы. Трубку направляем вниз, избегая попадания стружки в компрессор.


5.4. Проводим развальцовку, Обращаем внимание на внутреннюю поверхность развальцованного торца, она должна быть блестящей, без царапин.


5.5. Изолируем трубопровод. Проводим раздельную изоляцию широких и узких трубопроводов. Для кондиционера, работающего на охлаждение, оба трубопровода охлаждаются. Отсутствующая изоляция приведет к образованию конденсата, вызывающего потерю теплоты. Кондиционеры, работающие и на обогрев, и на охлаждение, имеют трубопроводы нагревающиеся в процессе работы. Отсутствие изоляции приведет к отдаче тепла окружающему воздуху.


5.6 Меры безопасности при сгибании трубы


Труба должна быть без трещин, отрицательно влияющих на эксплуатационно-технические характеристики кондиционера. Чтобы избежать поломок трубы, сгибайте её вручную. Труба диаметром более 1/2 дюйма гнется с помощью трубогиба.


6. Три правила при подсоединении трубопровода: это сухость, герметичность и чистота.


6.1 Сначала подсоединяем широкий трубопровод, потом узкий. Выравниваем соединительный штуцер и накидную гайку, после чего аккуратно поворачиваем гайку так, чтобы она вошла в зацепление со штуцером. После этого, гаечным ключом затягиваем гайку.


6.2 При необходимости устанавливаем ловушку для воды (если внешний блок закреплен выше внутреннего).


7. Удаляем воздух из внутреннего блока и из трубопровода, который соединяет внутренний и внешний блок.


7.1. В противном случае, воздух попадет в контур охлаждения. Это приведет к повышенному давлению, увеличению потребления электроэнергии, а так же снижению самой мощности кондиционера.


7.2 Как удалить воздух.


1. Убеждаемся в правильном подсоединении трубопроводов.


2. Подсоединяем вакуумный насос и манометр.


3. Открываем клапаны низкого давления.


4. Включаем вакуумный насос, доводим давление до - 101 кПа.


5. Удерживаем клапан низкого давления в открытом положении, выключаем вакуумный насос


6. Открываем широкий и узкий трубопровод.


7. Отсоединяем манометр


8. Устанавливаем крышки на клапаны широкого и узкого трубопровода.


9. Закручиваем накидную гайку штуцера.


8. Проверяем наличие утечек, нанося мыльную пену на места соединений.


9. Если утечка не обнаружена, открываем все сервисные клапаны.


10. Подсоединяем электропроводку. Снимаем изоляцию с концов проводов (около 15мм), вставляем их в разъемы. ПИТАНИЕ НЕ ВКЛЮЧАТЬ!!!


11. Устанавливаем дренажную трубу.


11.1. Внутри помещения: проверяем, что внутренний блок установлен ровно, у дренажной трубки есть уклон вниз, а сам дренажный трубопровод без ловушек. Длинный горизонтальный участок (при наличии), изолируем жестким поливинилхлоридом.


11.2. Осуществляем слив вне помещения.


12. Завершаем внешнюю отделку армирующей лентой, заизолируем соединения, закрепим трубопровод. Все незакрытые места обрабатываем герметиком. Проводим уборку снаружи и внутри.


Вы самостоятельно установили кондиционер. Поздравляем!
